Ha ezt olvassa, valószínű, hogy valamikor meghibásodott az O-gyűrű – lehet, hogy egy hidraulikus rendszer, amely a semmiből kezdett szivárogni, egy szivattyú, amely a váltás közepén csökkentette a nyomást, vagy egy tömítés, amely a tervezett élettartam előtt feladta a helyét. Mint valaki, aki több mint egy évtizede részt vesz az o-gyűrű beszállítói játékban, minden elképzelhető meghibásodást láttam, és leggyakrabban ez nem azért van, mert az O-gyűrű „rossz” volt, hanem azért, mert az emberek kihagyják azokat a kis, tudományosan alátámasztott lépéseket, amelyek miatt ezek az apró alkatrészek évekig, nem hónapokig kitartanak.
Az O-gyűrűk egyszerűnek tűnhetnek, de a mezőgazdasági berendezésektől és a gyári robotoktól a repülőgép-alkatrészekig és a vízvezetékekig mindenben igáslovak. Teljes feladatuk az, hogy szoros, rugalmas akadályt hozzanak létre két illeszkedő felület között, és ha elrontják őket, ez a műveletek csikorgását leállíthatja. Voltak olyan vásárlóim, akik pánikba esve kerestek fel hozzám, mert néhány hét után meghibásodott a mástól vásárolt O-gyűrűk tétele, és 10-ből 9-szer a probléma három nagy területre csapódik le: a munkához megfelelő anyag kiválasztása, helyes felszerelése és a körülöttük lévő rendszer karbantartása. Bontsuk fel ezt úgy, mintha egy kávé mellett csevegnénk – semmi szuper zsargon, csak valódi dolgok, amelyek működnek.
Először is: anyagválasztás. Ez nem alku tárgya, és nem tudom elégszer hangsúlyozni. Láttam, hogy srácok megragadtak egy szabványos nitril O-gyűrűtNitril gumi O gyűrűkmert olcsó és elterjedt, csak a magas hő- vagy vegyszeres rendszerben megreped. A nitril kiválóan alkalmas általános hidraulikus felhasználásra, olajra és üzemanyagra, de gyorsan szétesik, ha szélsőséges hőmérsékletekkel (250 °F feletti) vagy durva folyadékokkal, például bizonyos savakkal vagy oldószerekkel küzd.

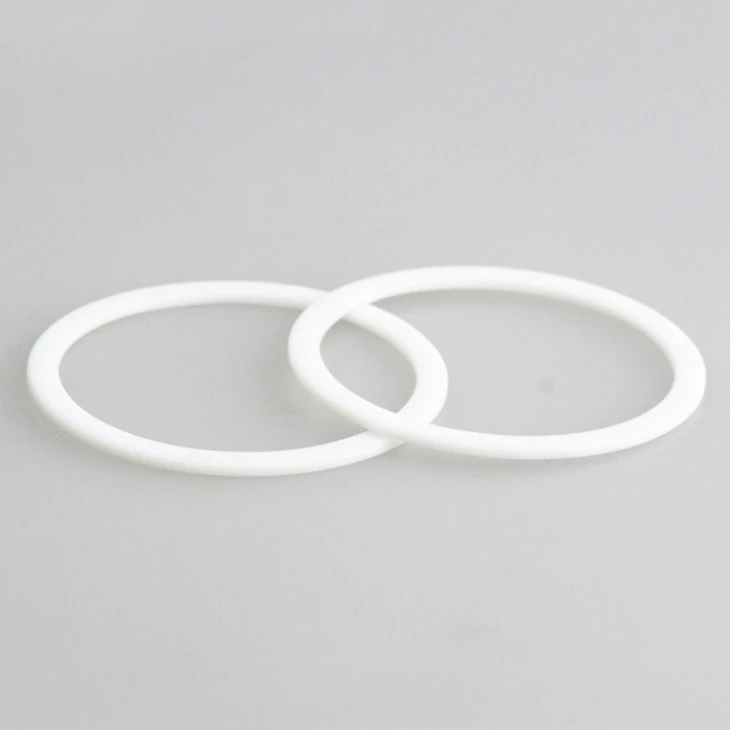

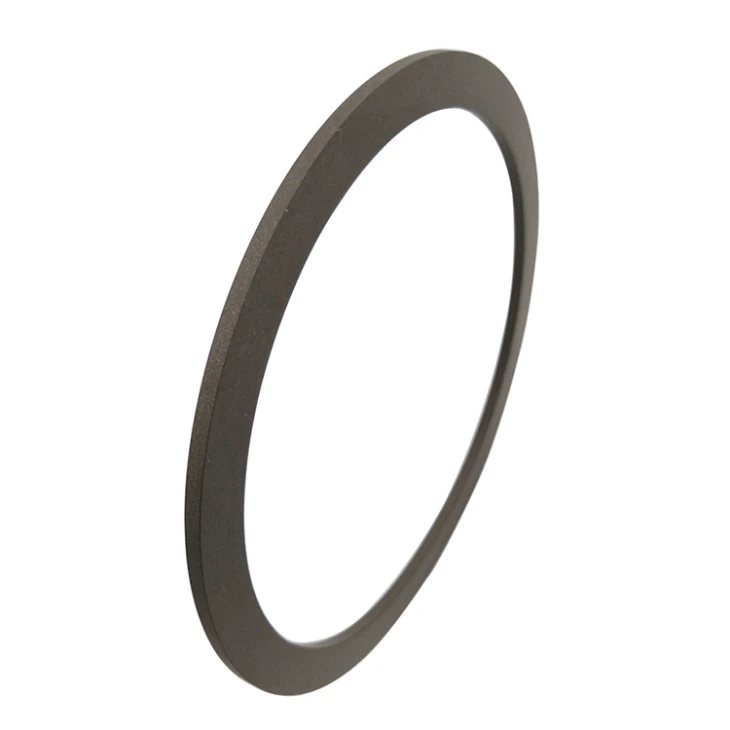

Ha a rendszere felforrósodik, vagy szüksége van valamire, ami képes kezelni az agresszív vegyszereket, akkor jobb anyagokat kell használnia. Sokan nem veszik észre, hogy az O-gyűrűk kétféleképpen bomlhatnak le: megduzzadnak, ha felszívják a körülöttük lévő folyadékot, vagy megkeményednek/repednek, ha túl sok hőnek vannak kitéve. A magas hőmérsékletű hidraulikus alkalmazásokhoz például szükség lehet valamire, mint a Viton, de még a Vitonnak is megvannak a határai. És ha magas nyomással küzd? Itt jönnek be a tartalék gyűrűk – megakadályozzák, hogy az O-gyűrű az illeszkedő felületek közötti résbe nyúljon. Összekapcsoltam a BRT hidraulikus teflon biztonsági gyűrűinketHidraulikus teflon biztonsági gyűrűk BRTelőtt, és a srácok esküsznek rájuk a nagynyomású beállításokra, mert a teflon rendkívül tartós, ellenáll a legtöbb vegyszernek, és kitölti azokat a hézagokat, ahol az O-gyűrűk összenyomódhatnak.
Egy másik anyagi hiba, amit látok: ragaszkodunk a kerek o-gyűrűkhöz, amikor egy másik forma jobban működne. A gumi X gyűrűk (más néven négygyűrűs gyűrűk) számos alkalmazás számára megváltoztatják a játékot. Egy helyett négy tömítőajakkal rendelkeznek, így kisebb súrlódás mellett szorosabb tömítést hoznak létre, ami azt jelenti, hogy lassabban kopnak. Volt, hogy az ügyfelek a Rubber X Ring Quad Ringsre váltottakGumi X Ring Quad gyűrűkés 60%-kal csökkenteni kell a csere gyakoriságát – ez nem eladási ajánlat, hanem a váltást végrehajtó emberek valós számai. Előzetesen kicsit drágábbak, de a hosszú távú megtakarítás az állásidőben és a cserékben óriási.
Következő, telepítés. Tudom, hogy az o-gyűrű felszerelése csak egy horonyba való bepattanás, igaz? Rossz. Láttam már, hogy fiúk fogóval megrángatják az O-gyűrűket, túlságosan kifeszítik, hogy elférjenek, vagy kihagyják a horony tisztítását, mielőtt behelyeznék. Mindez apró bevágásokhoz vagy szakadásokhoz vezet, amelyek napokon belül szivárgássá válnak. Íme az alapszabály, amit minden új vásárlónak elmondok: szánjon rá időt. Először alaposan tisztítsa meg a hornyot – minden szennyeződés, fémforgács vagy régi tömítésmaradvány olyan, mintha csiszolópapír dörzsölné az O-gyűrűt a rendszer minden egyes ciklusa során. Használjon puha rongyot és izopropil-alkoholt (nincs drótkefe, apró karcolásokat hagyhat a horonyban, amelyek károsítják az O-gyűrűt).
Ezután, amikor behelyezi az O-gyűrűt, ellenőrizze, hogy nem csavarodott-e meg. A csavart O-gyűrű szinte azonnal meghibásodik, mert az egyik oldal jobban megfeszül, mint a másik, ami gyenge pontot hoz létre. Ha a tengelyre vagy egy alkatrész köré szereli, enyhén kenje meg a megfelelő kenőanyaggal – ne használjon általános célú zsírt, mert egyes zsírok lebontják az O-gyűrű anyagait. Hidraulikus rendszerekhez kompatibilis hidraulikafolyadékot vagy szilikon alapú kenőanyagot ajánlunk, amely nem károsítja a gumit vagy a teflont. És soha ne feszítse meg az O-gyűrűt az eredeti kerületének 10%-ánál nagyobb mértékben – ha nehezen illeszkedik, valószínűleg rossz a mérete, vagy megnehezíti a folyamatot a kelleténél.
A nyomás és a rendszer kialakítása a puzzle harmadik nagy darabja. Még ha meg is van a tökéletes O-gyűrű, és megfelelően szereli fel, egy rosszul megtervezett rendszer gyorsan megöli. Az extrudálás (amit korábban említettem) nagy probléma a nagynyomású rendszerekben. Ha a két illeszkedő felület közötti rés (úgynevezett hézagrés) túl nagy, akkor az O-gyűrű a résbe tolódik, amikor a nyomás kiugrik, ami darabok hiányához vagy teljes meghibásodásához vezet. Itt jönnek be ismét a biztonsági gyűrűk – közvetlenül az O-gyűrű melletti horonyba illeszkednek, és elzárják ezt a rést, így az O-gyűrű a helyén marad. Hidraulikus teflon biztonsági gyűrűink BRTHidraulikus teflon biztonsági gyűrűk BRT10 000 PSI-ig terjedő nyomás kezelésére készültek, ami jóval magasabb, mint amennyit a legtöbb szabványos O-gyűrű önmagában elbír.
Egy másik nyomással kapcsolatos probléma a kerékpározás. Ha a rendszer folyamatosan be- és kikapcsol, vagy a nyomás gyorsan emelkedik, akkor az O-gyűrű jobban meghajlik, mint egy állandó rendszerben, ami idővel elfáradáshoz vezet. Külső nyomású alkalmazásoknál (például a fő rendszeren kívülről érkező nyomásnak kitett tömítéseknél) előfordulhat, hogy a szabványos O-gyűrűk nem bírják ki, mert csak egy irányban tömítenek. Itt jönnek be a rugós feszültségű axiális tömítések – egy fémrugó van a belsejében, amely extra rugalmasságot biztosít a nyomásváltozások kezelésében és a szoros tömítés fenntartásában, még akkor is, ha az O-gyűrű anyaga kissé kopni kezd. Tekintse meg rugós feszültségű axiális tömítéseinket a külső nyomáshozRugós feszültségű axiális tömítések külső nyomáshozha ilyen beállítással van dolgunk – ezeket ipari szivattyúkban és építőipari berendezésekben használtuk, és 2-3-szor tovább bírják, mint a hagyományos O-gyűrűk ilyen nehéz körülmények között.
A karbantartás az utolsó munkadarab, amelyen a legtöbben alszanak. Az O-gyűrűk nem rögzítik, és elfelejtik az alkatrészeket – rendszeresen ellenőriznie kell őket, különösen olyan rendszerekben, amelyek éjjel-nappal üzemelnek, vagy nehéz körülmények között működnek. Mit kell keresni? Repedések, törékenység, duzzanat vagy elszíneződés. Ha ezek közül bármelyiket látja, ideje kicserélni az O-gyűrűt, még akkor is, ha úgy tűnik, hogy még működik. Ezenkívül ügyeljen a rendszerben lévő folyadékra is – ha a folyadék piszkos, szennyezett vagy nem megfelelő típusú, akkor belülről kifelé tönkreteheti az O-gyűrűt. A hidraulikafolyadék ütemezett cseréje és a rendszerének megfelelő folyadék használata jelentősen meghosszabbítja az O-gyűrű élettartamát.
Az ügyfelek azt mondták nekem, hogy az O-gyűrűk 3 havonta történő cseréje csak „a munka része”, de ez nem igaz. Megfelelő anyaggal, helyes beépítéssel, megfelelő rendszertervezéssel és rendszeres karbantartással az o-gyűrűk 2-5 évig bírják, még igényes ipari körülmények között is. Egy mezőgazdasági ügyfelünk néhány éve nitril O-gyűrűkre váltott a traktorok hidraulikus rendszerében, de a hő- és műtrágyamaradék miatt 6 havonta cserélni kellett. Azt javasoltuk, hogy váltsanak át Viton tömítőgyűrűkre, és adják hozzá a teflon biztonsági gyűrűinket, állítsák be a karbantartási ütemtervet úgy, hogy minden olajcserénél megtisztítsák a hornyokat, és most ezek az O-gyűrűk 2 évig kitartanak. Ez négyszeres élettartam növekedést jelent – nincs rakétatudomány, csak a részletekre kell figyelni.
Végső soron az O-gyűrű hosszú távú teljesítménye nem a legolcsóbb alkatrész vagy a legdrágább anyag beszerzéséről szól, hanem az alkatrésznek az adott alkalmazáshoz való hozzáigazításáról, a megfelelő telepítésről és a körülötte lévő rendszer gondozásáról. Ha nem biztos abban, hogy melyik O-gyűrű a legmegfelelőbb az Ön igényeinek, vagy ismétlődő hibákkal küzd, és szeretné véglegesen kijavítani, forduljon csapatunkhoz. Nem csak o-gyűrűket árulunk – ügyfeleink százainak segítettünk a tömítési problémák elhárításában és olyan alkatrészek megtalálásában, amelyek pontosan illeszkednek az elrendezésükhöz. Nálunk minden megtalálható a szabványtólNitril gumi O gyűrűkáltalános használatra speciális tömítésekhez, mint a miénkHidraulikus statikus tömítésekhelyhez kötött alkalmazásokhoz, így bármin is dolgozik, mi segítünk. Ne hagyja, hogy a rossz O-gyűrűk leállítsák a működését – dolgozzunk együtt, hogy a tömítések ameddig tartanak.
Hivatkozások
- O-gyűrűs tömítések: Kiválasztás, beszerelés és karbantartás – Tribológusok és Kenőmérnökök Társasága (STLE)
- Extrudálási ellenállás elasztomer tömítésekben – Journal of Hydraulic Fluid Technology, 2021
- Polimer tömítések teljesítménye nagynyomású ciklikus terhelés mellett – Polymer Engineering & Science, 2019
- Útmutató a rugós feszültségű tömítésekhez ipari alkalmazásokhoz – Tömítéstechnológiai Szövetség (STA)
